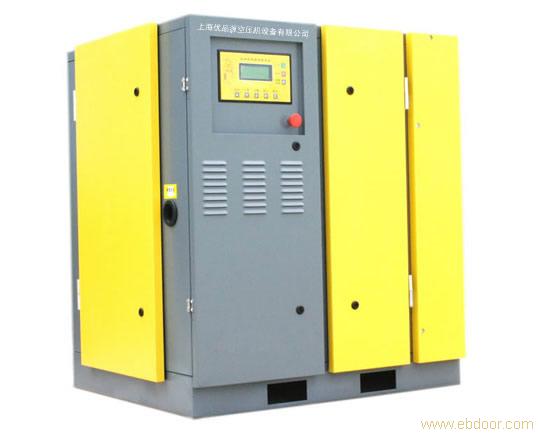

皮带式螺杆压缩机
本系列螺杆式空压机采用欧洲设计技术：拥有独有的双风道结构，由机箱中部隔音板将压缩机分隔成两个独立的风道，一个风道由风扇吸入直吹冷却器后排出，另一个风道由主电机尾部吸入，用于冷却电机后排出，故两个位于后部的进风口和两个位于顶部的排风口。这种结构使噪音被封闭于机箱内不能传出螺杆空压机机箱，整机噪音极低。
旋转式过滤器，完全滤除润滑夜当中的杂质，易于更换，无渗油之忧。
采用低温差设计，增加换热面积，更适于高温、高湿的工作环境。
控制器是专门为螺旋杆式空气压缩机组设计的智能控制器，具有先进的智能控制器和保护功能，安装在机器各关键部件上的传感器将数据传送到智能制器进行处里，适时临控机器运行状态，并自动根据实际用气量，自动计算、自动调节，使机器获得的运行。智能控制器还具有完整的保护功能，它不间断地临控设备运行情况，一旦出现故障，自动报警，并立即停机，防止机器严重损坏。实现无人值守运行。自动调节器节机组的容积流量，适应变化的气量需求并节能。人性化的人机界面，压力，温度，运行状态以及故障内容均以文字显示，准确，清晰，一目了然。
采用德国原装GHH主机。优质高效电动机，防护等级IP54，绝缘等级F级。
|
型 号 |
KS-10A |
KS-15A |
KS-20A |
KS-25A |
KS-30A |
KS-40A |
KS-50A |
KS-60A |
KS-75A |
KS-100A |
|
排气量/排气压力
m3/min/MPa |
1.20/0.7 |
1.65/0.7 |
2.25/0.7 |
3.22/0.7 |
3.60/0.7 |
5.2/0.7 |
6.58/0.7 |
7.36/0.7 |
10.8/0.7 |
13.5/0.7 |
| 1.10/0.8 |
1.53/0.8 |
2.03/0.8 |
3.01/0.8 |
3.56/0.8 |
5.06/0.8 |
6.26/0.8 |
7.10/0.8 |
10.1/0.8 |
12.7/0.8 |
| 0.95/1.0 |
1.32/1.0 |
1.82/1.0 |
2.52/1.0 |
3.07/1.0 |
4.53/1.0 |
5.80/1.0 |
6.47/1.0 |
8.50/1.0 |
11.3/1.0 |
| 0.80/1.2 |
1.10/1.2 |
1.55/1.2 |
2.30/1.2 |
2.84/1.2 |
3.90/1.2 |
5.06/1.2 |
5.80/1.2 |
7.69/1.2 |
10.0/1.2 |
|
压缩机级数 |
单 级 |
|
环境温度 |
℃ |
-5～+45 |
|
冷却方式 |
风 冷 |
|
排气温度 |
℃ |
风冷：＜环境温度+15℃ |
|
噪音 |
dB(A) |
62±2 |
65±2 |
68±2 |
72±2 |
|
驱动方式 |
皮带伟动 |
|
电源 |
v/ph/Hz |
380、460/3/50、60（含国外） |
|
功率 |
kw |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
|
起动方式 |
Y-▲启动 |
|
外型尺寸 |
mm |
890 |
1066 |
1066 |
1216 |
1216 |
1216 |
1486 |
1552 |
1666 |
1766 |
|
mm |
630 |
880 |
856 |
966 |
966 |
1016 |
1046 |
1100 |
1336 |
1376 |
|
mm |
920 |
1100 |
1125 |
1295 |
1295 |
1335 |
1455 |
1500 |
1695 |
1710 |
|
重量 |
kg |
240 |
450 |
470 |
620 |
650 |
750 |
1060 |
1200 |
1900 |
1980 |
|
出口管径 |
lnch |
G3/4" |
G1" |
G1" |
G1 1/4" |
G1 1/4" |
G1 1/4" |
G1 1/2" |
G1 1/2" |
G2" |
G2" | |
